明信立式横水管燃煤、燃生物质蒸汽锅炉锅炉主要由内胆、锅筒及冲天管组成，在内胆上交叉布置有横水管以增加受热面。

立式横水管燃煤、燃生物质蒸汽锅炉横水管成6-9度倾斜，利于炉内水的循环，纵横交错穿插横水管，利于火焰切割冲刷管壁，增大受热面的利用率，提高热效率。

立式蒸汽锅炉根据型号不同燃料耗量不同，可按用热量的大小和负荷要求确定加料间隔，入炉必须为粒块，粒块不宜过大，过小会出现露煤。一般要求勤看火、勤除渣，除渣时应先向渣坑内加少量水（以防除渣时起灰尘），然后再用铁锹将渣坑内的灰渣铲出装车运至渣厂。

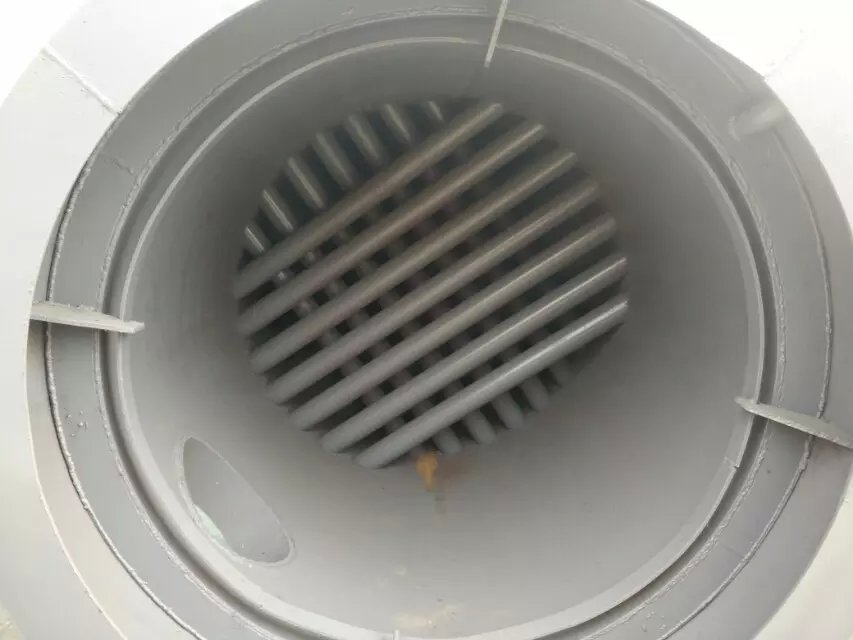

 拉撑焊接纵横交叉横水管束

立式横水管燃煤燃生物质蒸汽锅炉结构紧凑，安装方便，占地面积小，基建投资省。
烟气通过强制冲刷对流管束，充分利用受热面，提高锅炉效率。
水封除渣防止灰尘散播，不污染环境。
也可根据用户需要增配除尘器、引风机，将烟尘引至水池除尘以降低环境污染。

１．锅炉蒸发量                      0.5t/h
２．蒸汽压力                          0.7MPa
３．蒸汽温度                         170℃
4．水压试验压力                   1.05 MPa
5．给水温度                            20 ℃
6．排烟温度                           178℃
7．设计热效率                        75％
8．设计燃料                            生物质/Ⅱ类烟煤
9．燃料消耗量                        90  /70 kg/h
10．受热面积                          40.21m2
11．炉排面积                          0.74m2
12．锅炉本体耗钢量              2.7t
13．锅炉水容积                     1.53m3
14．锅炉大件运输尺寸          φ1216×3900 mm
15．安全运行工况范围          80%～100%额定热负荷。
16．烟囱直径                          φ273


明信立式横水管燃煤燃生物质蒸汽锅炉燃料从炉门口投到炉排上进行燃烧，对受热面进行辐射、对流换热，含在烟气中的细小碳黑及灰尘，被多层管束切割旋转，重新燃烧，净化后的烟气，经烟囱排入大气。

操作时应注意以下：

（1）炉膛内正常的燃烧工况应是：火床平整，火焰密而均匀，整齐一致。一般要求勤看火，勤调整。
（2）不断地根据用汽情况来调整锅炉负荷和调整燃烧室的运行工况，保证锅炉汽压的稳定，用汽部门应与锅炉间加强联系，用汽量有变化时，最好能提前半小时通知锅炉间。
（3）锅炉和附件（包括管道、阀门、仪表）灵敏、可靠，司炉应勤于观察。
（4）锅炉房清洁、整齐，灯光明亮。
（5）交接班双方要做到交得彻底，接得认真，同时将交接中的情况和问题记入运行记录薄。
